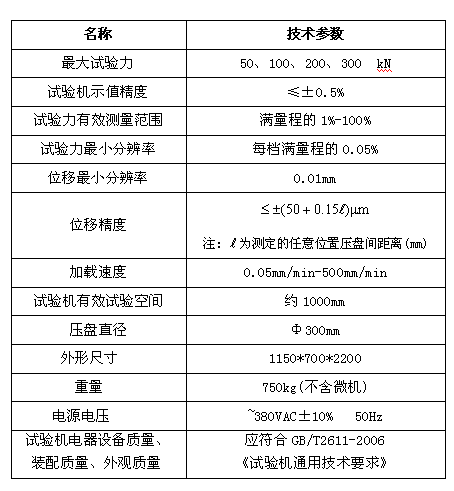

方案描述

 1 主機：采用門式結構，主機框架通過力學有限元分析，框架的剛度和強度得到充分保證。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性，主機框架應用四根導向立柱導向，保證了框架的剛性。

 2 傳動系統：由同步齒形帶、精密滾珠絲杠副及導向部分等組成。

 3 驅動系統：由日本松下交流伺服調速器及其電機實現系統的驅動。

 4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能

 5 安全保護裝置：超額定載荷3～5%過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

 6該測控軟件由動態通訊，數據采集，結果觀察，記錄查詢，數據處理及打印等功能模塊組成。保證了數據采集的高效性和準確性，結果輸出方便快捷。
